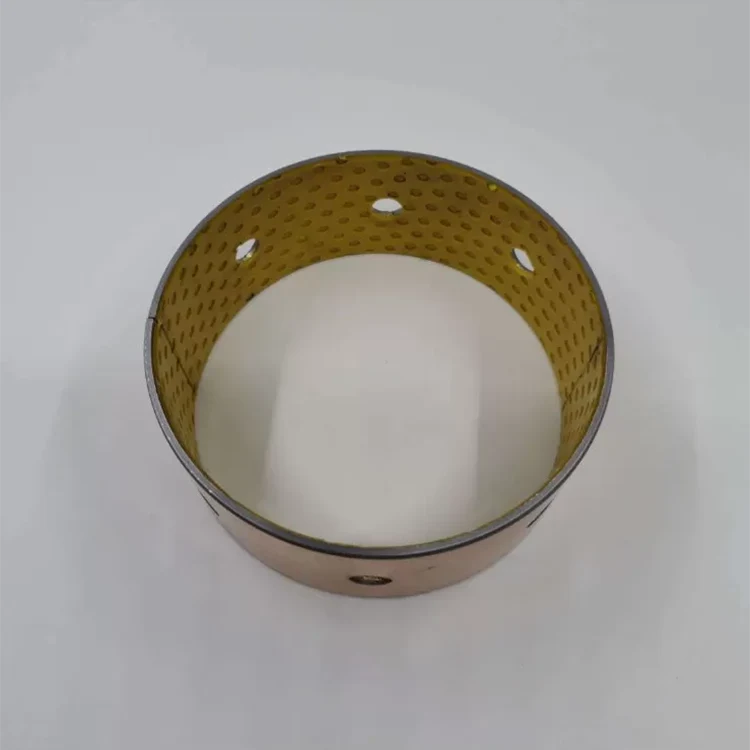

Bilang mga propesyonal na tagagawa, ang Top Bearings ay gustong magbigay sa iyo ng mataas na kalidad na Multilayer POM Wrapped Acetal Plastic Frimix Bronze Bushing. At iaalok namin sa iyo ang pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid.
Bilang mga propesyonal na tagagawa, ang Top Bearings ay gustong magbigay sa iyo ng mataas na kalidad na Multilayer POM Wrapped Acetal Plastic Frimix Bronze Bushing. At iaalok namin sa iyo ang pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid.
Materyal: |
Low-Carbon Steel + Porous Bronze + Yellow POM |
Mga uri: |
Mga Nakabalot na Bush, Thrust Washer |
Application: |
Forklift, Truck at Iba Pang Platform. |
Meterial: |
Carton Steel , Bronze , POM Multilayer Material Type DU DX |
Katangian: |
Mababang-pagpapanatili At Walang Maintenance na Plain Bearings |
||
Mataas na Liwanag: |
Frimix Bronze Bushing, Acetal Plastic Bronze Bushing, POM Wrapped dx bush |
TOP bushing: ang pinakamahusay na pandaigdigang pamantayan ng industriya para sa marginally lubricated metal polymer plain bearings na ginawa para mag-order mula sa china. Cylindrical bushes. Competitively Priced vs DU DX BUSH, Nagbibigay ng Composite Bushings & Thrust Washers Solutions.
Mga sukat ng triple-layer bushing Nakabalot na bearing na may acetalplastic
Ang multi-layer bearings ay isang 3-layer bearing, na nakabalot ng tansong-plated na bakal na may isang layer ng POM. Composite Self-Lubricating Bushings Steel Shell na may POM Plastic Liner - Inch at Sukatan
Pumili sa ibaba upang pumunta sa alinman sa aming metric o inch series na online sliding bearings catalog METRIC BEARING POM BUSHES WITH OIL HOLES.pdf at product specifier para sa POM Series Bushings kasama ang laki at tolerance na pag-download.
Mga Tolerance : Shaft dia: f7 (< 55 mm id.) h8 (> 55 mm id.) Housing: H7
Materyal: Triple-layer bushing
Copper plated steel-layer (anti-corrosive) Sintered, multiporous bronze layer Acetal plastic layer (na may mga grease pockets)
Inch Dimension, Straight Bushings
Inch na Dimensyon, Thrust Washer Bushings
Sukat na Dimensyon, Mga Tuwid na Bushings
Sukatan na Dimensyon, Thrust Washer Bushings
Sukatan na Dimensyon, Strip Bushings
Porous bearing,Sliding bearing, Self-lubricating bearing, Solid lubricant embedded bearing Steel Shell with POM Plastic Liner - Inch and Metric
Todong kargahe | Static | 140 N/mm2 |
Dynamic | 70 N/mm2 | |
Max na bilis ng linya V(m/s) | Pagpapadulas ng grasa | 2.5 m/s |
Limitasyon sa halaga ng PV (N/mm2.m/s) | 2.8 N/mm2.m/s | |
Operating Temperatura | -60°C~+120°C | |
Friction Coeff. | 0.06~0.12μ | |
Katigasan (HB) | > 270HB | |
Kagaspangan(Ra) | 0.4~1.25 | |
Coeff. Ng linear expansion | 11x10-6/K |
Pabahay ØH7
Bushing sa loob-Ø pagkatapos ng pag-mountSa hanay ng D
Shaft toleranceh
POM Boundary Lubricating Bearings | VIIPLUS Bushings online sale FRIMIX bushing bearing
Multi-layer Bearings Plain bearings na may resin sliding surface sa manipis na bakal sa likod.
Magpakita ng superyor na sliding performance, wear resistance at thermal conductivity.
Ang OILES Multi Layered Bearings ay tumutukoy sa mga plain bearings ng manipis na pader na may mga self-lubricating function.
Ang mga ito ay mataas na pagganap, mataas na kalidad, walang lubrication at walang maintenance na bearings para sa iba't ibang industriya.
Ang isang malawak na iba't ibang mga opsyon sa viiplus bushing ay magagamit sa iyo, tulad ng mga libreng sample. bronze backing na may linyang PTFE SF-1B Bushing , S-PM DX POM steel backed plastic covered bush , bushing FRIMIX Glyco PG A
Ang TOP-20 FRI-MIX ay binubuo ng steel back, sintered porous copper powder interlayer at surface modified polyformaldehyde (POM) sliding layer upang bumuo ng surface rolling oil storage pit, kaya nakakamit ang magandang lubrication sa pagitan ng friction pairs.DX plain bush, yellow POM SF-2 slide bushing, DU ptfe sleeve bushIto ay may magandang wear resistance at bearing capacity. Ang steel backing ay nagbibigay ng mas mataas na mekanikal na lakas at carrying capacity ng bushing. Bilang karagdagan, ang ibabaw ng steel backing ay lumalaban sa kaagnasan. Ang mga produktong serye ng TOP-20 ay malawakang ginagamit sa mga chassis ng sasakyan, forging press, crane, press, kagamitang pang-agrikultura, atbp.
Technische Daten
Nakabalot na composite sliding bearing
Tin-plated na bakal / acetal resin (POM)
Mababang-pagpapanatili
Sa mga bulsa ng pagpapadulas
Flanged sliding bearings kapag hiniling
Ari-arian
Angkop para sa grasa o langis na pagpapadulas at lahat ng uri ng paggalaw, mahusay na kapasidad ng pagkarga, matatag at walang pakiramdam sa dumi.
Mga materyales
Suporta sa materyal na bakal na tin-plated
Intermediate layerSintered bronze
Sliding layerAcetal resin / POM
Mga Katangian ng Materyal
Partikular na kapasidad ng pagkarga static⤠250 [N/mm2]
Partikular na kapasidad ng pagkarga dynamic⤠140 [N/mm2] sa mababang bilis ng pag-slide
Bilis ng pag-slide⤠2.0 [m/s]
Halaga ng friction ***0.03 [µ] hanggang 0.20 [µ] depende sa lubrication
Temperature strainâ 195 [°C] hanggang + 280 [°C]
Max. PV-value1.8~3.6 [N/mm² x m/s]
Pagpapanatili
ay isang low-maintenance composite sliding bearing na may POM coating? Ang pangunahing pagpapadulas ay kinakailangan. Posible ang pagpapadulas ng langis o grasa. Dahil sa mga bulsa ng pagpapadulas, ang mga clearance ng pagpapadulas ay nabawasan sa isang minimum!
Ang FRIMIX ay isang steel bearing na may panloob na plastic layer na may mga grease pocket.
Ang FRIMET ay isang bearing na may backing na bakal (o bronze) at isang panloob na layer ng PTFE. Ang DRINOX ay isang bearing na may stainless steel backing at panloob na PTFE layer.
Ang SF-2(SF-2Y, walang lead) ay gawa sa triple layer composites:
low-carbon steel bilang base, porous bronze interlayer, POM&Pb(o non-Pb mixture) surface layer.
Ang mga produkto ay malawakang ginagamit sa industriya ng makinarya, tulad ng mga auto machine, punch machine, forging at pressing machine, chassis ng sasakyan, mga kagamitan sa pag-aangat, makinarya sa pagmimina, industriya ng bakal, atbp.
Di (mm) | gawin (mm) | B (mm) | tindig | baras | Ang pinakamalaking diameter (mm) | Minimum na diameter (mm) | Ang maximum na clearance (mm) | Ang minimum na clearance (mm) | |
0203DU | 2 | 3.5 | 3 | H6 | h6 | 2.048 | 2 | 0.054 | 0 |
0205DU | 2 | 3.5 | 5 | H6 | h6 | 2.048 | 2 | 0.054 | 0 |
0303DU | 3 | 4.5 | 3 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
0305DU | 3 | 4.5 | 5 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
0306DU | 3 | 4.5 | 6 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
0403DU | 4 | 5.5 | 3 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
0404DU | 4 | 5.5 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
0406DU | 4 | 5.5 | 6 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
0410DU | 4 | 5.5 | 10 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
0505DU | 5 | 7 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
0508DU | 5 | 7 | 8 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
0510DU | 5 | 7 | 10 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
0604DU | 6 | 8 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
0606DU | 6 | 8 | 6 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
0608DU | 6 | 8 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
0610DU | 6 | 8 | 10 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
0705DU | 7 | 9 | 5 | H7 | f7 | 7.055 | 6.99 | 0.083 | 0.003 |
0710DU | 7 | 9 | 10 | H7 | f7 | 7.055 | 6.99 | 0.083 | 0.003 |
0806DU | 8 | 10 | 6 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
0808DU | 8 | 10 | 8 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
0810DU | 8 | 10 | 10 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
0812DU | 8 | 10 | 12 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
1006DU | 10 | 12 | 6 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
1008DU | 10 | 12 | 8 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
1010DU | 10 | 12 | 10 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
1012DU | 10 | 12 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
1015DU | 10 | 12 | 15 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
1020DU | 10 | 12 | 20 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
1208DU | 12 | 14 | 8 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
1210DU | 12 | 14 | 10 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
1212DU | 12 | 14 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
1215DU | 12 | 14 | 15 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
1220DU | 12 | 14 | 20 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
1225DU | 12 | 14 | 25 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
1310DU | 13 | 15 | 10 | H7 | f7 | 13.058 | 12.99 | 0.092 | 0.006 |
1320DU | 13 | 15 | 20 | H7 | f7 | 13.058 | 12.99 | 0.092 | 0.006 |
1405DU | 14 | 16 | 5 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
1410DU | 14 | 16 | 10 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
1412DU | 14 | 16 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
1415DU | 14 | 16 | 15 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
1420DU | 14 | 16 | 20 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
1425DU | 14 | 16 | 25 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
1510DU | 15 | 17 | 10 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
1512DU | 15 | 17 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
1515DU | 15 | 17 | 15 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
1520DU | 15 | 17 | 20 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
1525DU | 15 | 17 | 25 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
1610DU | 16 | 18 | 10 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
1612DU | 16 | 18 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
1615DU | 16 | 18 | 15 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
1620DU | 16 | 18 | 20 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
1625DU | 16 | 18 | 25 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
1720DU | 17 | 19 | 20 | H7 | f7 | 17.061 | 16.99 | 0.095 | 0.006 |
1810DU | 18 | 20 | 10 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
1815DU | 18 | 20 | 15 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
1820DU | 18 | 20 | 20 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
1825DU | 18 | 20 | 25 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
2010DU | 20 | 23 | 10 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
2015DU | 20 | 23 | 15 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
2020DU | 20 | 23 | 20 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
2025DU | 20 | 23 | 25 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
2030DU | 20 | 23 | 30 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
2215DU | 22 | 25 | 15 | H7 | f7 | 22.071 | 21.99 | 0.112 | 0.01 |
2220DU | 22 | 25 | 20 | H7 | f7 | 22.071 | 21.99 | 0.112 | 0.01 |
2225DU | 22 | 25 | 25 | H7 | f7 | 22.071 | 21.99 | 0.112 | 0.01 |
2230DU | 22 | 25 | 30 | H7 | f7 | 22.071 | 21.99 | 0.112 | 0.01 |
2415DU | 24 | 27 | 15 | H7 | f7 | 24.071 | 23.99 | 0.112 | 0.01 |
2420DU | 24 | 27 | 20 | H7 | f7 | 24.071 | 23.99 | 0.112 | 0.01 |
2425DU | 24 | 27 | 25 | H7 | f7 | 24.071 | 23.99 | 0.112 | 0.01 |
2430DU | 24 | 27 | 30 | H7 | f7 | 24.071 | 23.99 | 0.112 | 0.01 |
2515DU | 25 | 28 | 15 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
2520DU | 25 | 28 | 20 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
2525DU | 25 | 28 | 25 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
2530DU | 25 | 28 | 30 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
2550DU | 25 | 28 | 50 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
2815DU | 28 | 32 | 15 | H7 | f7 | 28.085 | 27.99 | 0.126 | 0.01 |
2820DU | 28 | 32 | 20 | H7 | f7 | 28.085 | 27.99 | 0.126 | 0.01 |
2825DU | 28 | 32 | 25 | H7 | f7 | 28.085 | 27.99 | 0.126 | 0.01 |
2830DU | 28 | 32 | 30 | H7 | f7 | 28.085 | 27.99 | 0.126 | 0.01 |
3010DU | 30 | 34 | 10 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
3015DU | 30 | 34 | 15 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
3020DU | 30 | 34 | 20 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
3025DU | 30 | 34 | 25 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
3030DU | 30 | 34 | 30 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
3040DU | 30 | 34 | 40 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
